بدنه سوپاپ (Valve Body) چیست؟

بدنه سوپاپ گیربکس اتوماتیک چیست و چه وظیفه‌ای دارد؟

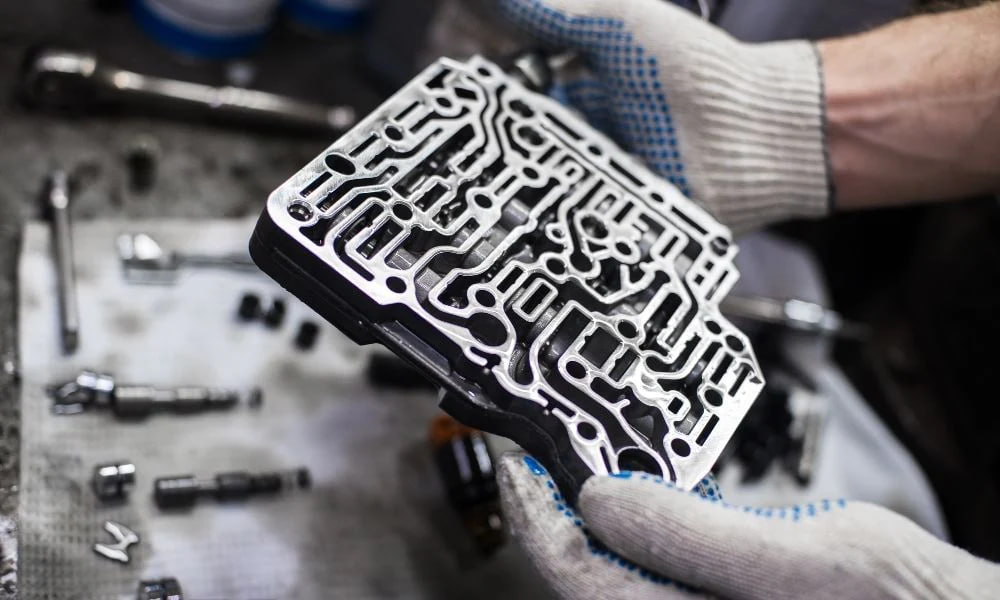

بدنه سوپاپ گیربکس (Transmission Valve Body) یکی از قطعات کلیدی در سیستم گیربکس خودرو هست که نقش خیلی مهمی در عملکرد نرم و دقیق دنده‌ها داره. این قطعه فشار روغن هیدرولیک را کنترل می‌کنه و باعث می‌شه تعویض دنده‌ها بدون ضربه و کاملاً روان انجام بشه. همون‌طور که شاسی خودرو وظیفه استحکام بدنه رو داره، بدنه سوپاپ هم وظیفه داره گیربکس رو نرم و هماهنگ نگه داره.

به‌طور خلاصه، بدنه سوپاپ مثل مغز گیربکس اتوماتیک عمل می‌کنه. این قطعه مسیر حرکت روغن رو کنترل می‌کنه تا دنده‌ها در زمان درست و به‌صورت نرم عوض بشن. در واقع، بدنه سوپاپ تصمیم می‌گیره که ماشین در چه شرایطی (مثل شتاب گرفتن، ترمز کردن یا حرکت با سرعت ثابت) باید از کدوم دنده استفاده کنه.

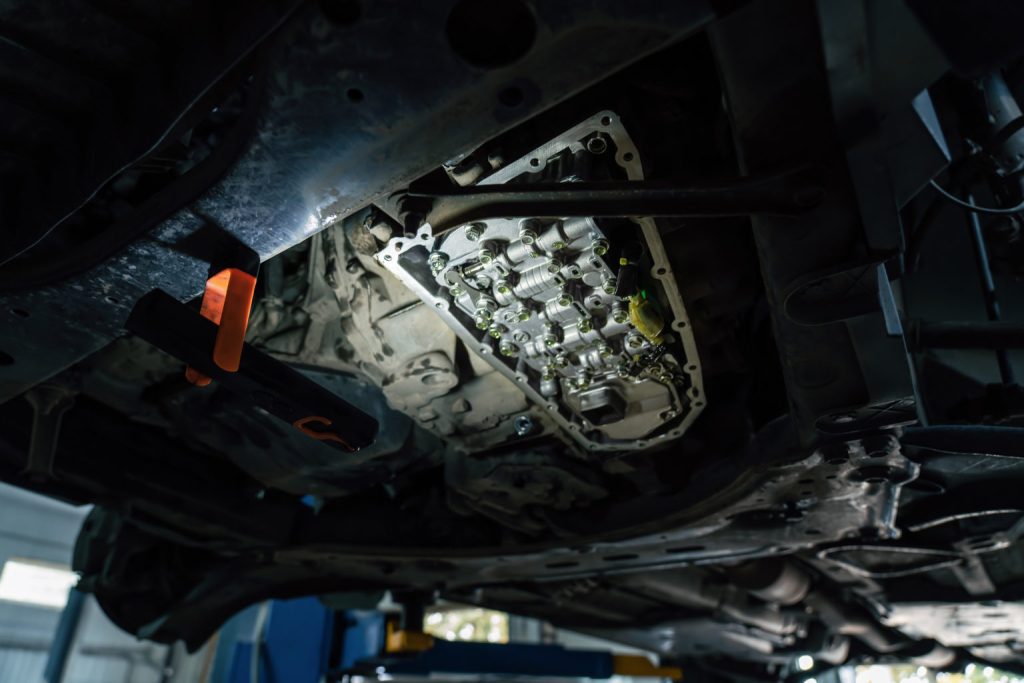

عملکرد بدنه سوپاپ گیربکس اتوماتیک چطور است؟

بدنه سوپاپ گیربکس اتوماتیک وظیفه داره جریان روغن هیدرولیک رو کنترل کنه تا دنده‌ها نرم، دقیق و بدون ضربه جا بخورن. در واقع، این قطعه فشار و مسیر حرکت روغن گیربکس رو تنظیم می‌کنه تا کلاچ‌ها و باندهای مخصوص هر دنده در زمان درست فعال بشن و خودرو به‌صورت خودکار بین دنده‌ها جابه‌جا بشه.

گردش روغن گیربکس

سیستم گیربکس اتوماتیک با روغن گیربکس (ATF) کار می‌کنه که پمپ، اون رو تحت فشار قرار می‌ده. این روغن چند وظیفه داره: روان‌کاری، خنک‌کاری و انتقال نیرو بین بخش‌های مختلف گیربکس.

ورودی اطلاعات از حسگرها و ECU

در خودروهای مدرن، حسگرهایی وجود دارن که اطلاعاتی مثل سرعت ماشین، وضعیت گاز، فشار موتور و شرایط رانندگی رو اندازه‌گیری می‌کنن. این داده‌ها به کامپیوتر خودرو (ECU) فرستاده می‌شن تا ECU تصمیم بگیره چه زمانی باید دنده عوض بشه.

فعال شدن سلونوئیدها

سلونوئیدها مثل شیرهای برقی عمل می‌کنن. اون‌ها مسیر حرکت روغن رو باز و بسته می‌کنن تا فشار روغن به بخش درست برسه. در واقع، ECU با دستور به سلونوئیدها مشخص می‌کنه روغن باید به کدوم مسیر هدایت بشه تا دنده مناسب درگیر بشه.

تنظیم فشار هیدرولیک

روغن فشرده‌شده از مسیرها و کانال‌های داخل بدنه سوپاپ عبور می‌کنه. در این مسیر، توپک‌ها و سوپاپ‌های کنترل فشار وجود دارن که فشار روغن رو به سمت کلاچ‌ها و باندهای مربوط به هر دنده هدایت می‌کنن. همین فشار باعث درگیر شدن دنده‌ها میشه.

درگیری و تعویض دنده

وقتی زمان تعویض دنده برسه، فشار روغن به کلاچ یا باند مربوطه اعمال میشه و دنده جدید درگیر میشه. همه این فرایندها کاملاً خودکار انجام می‌شن تا خودرو شتاب‌گیری و کاهش سرعتی نرم و هماهنگ داشته باشه.

سیستم بازخورد و تطبیق هوشمند

ECU به‌طور مداوم عملکرد تعویض دنده‌ها رو بررسی می‌کنه. اگه تعویض دنده با تأخیر انجام بشه، سیستم فشار روغن رو تنظیم می‌کنه تا نرمی و سرعت تعویض بهتر بشه. این قابلیت باعث میشه گیربکس با سبک رانندگی راننده تطبیق پیدا کنه و همیشه بهترین عملکرد رو داشته باشه.

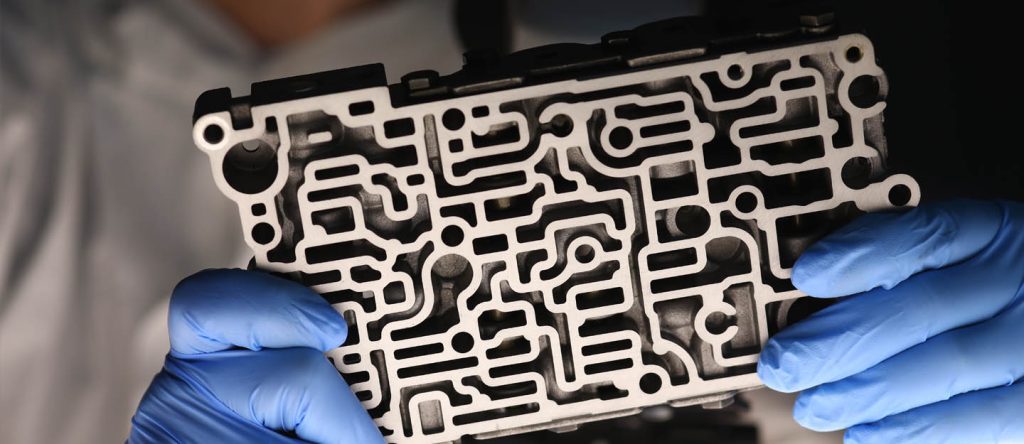

اجزای تشکیل‌دهنده بدنه سوپاپ گیربکس

بدنه سوپاپ گیربکس از چندین بخش مختلف تشکیل شده که با هم کار می‌کنن تا عملکرد خودرو دقیق و نرم باشه. در ادامه مهم‌ترین اجزای این قطعه رو معرفی می‌کنیم:

سلونوئیدها (Solenoids)

سلونوئیدها در واقع شیرهای برقی کنترل روغن هستن که جریان روغن گیربکس رو داخل بدنه سوپاپ تنظیم می‌کنن. این قطعات از طرف کامپیوتر خودرو (ECU) فرمان می‌گیرن تا مسیر روغن رو باز یا بسته کنن. به این ترتیب، فشار هیدرولیک دقیقاً به اون قسمتی از گیربکس می‌رسه که لازمه، مثلاً برای تعویض دنده یا درگیر شدن کلاچ‌ها. به‌طور خلاصه، سلونوئیدها نقش اصلی رو در نرمی و دقت تعویض دنده‌ها دارن.

توپک‌های کنترل روغن (Check Balls)

این توپک‌های کوچک گرد داخل مسیرهای روغن قرار دارن و وظیفه‌شون اینه که جریان روغن فقط در یک جهت حرکت کنه. اون‌ها جلوی برگشت روغن رو می‌گیرن تا فشار از بین نره و سیستم همیشه در حالت پایدار کار کنه.

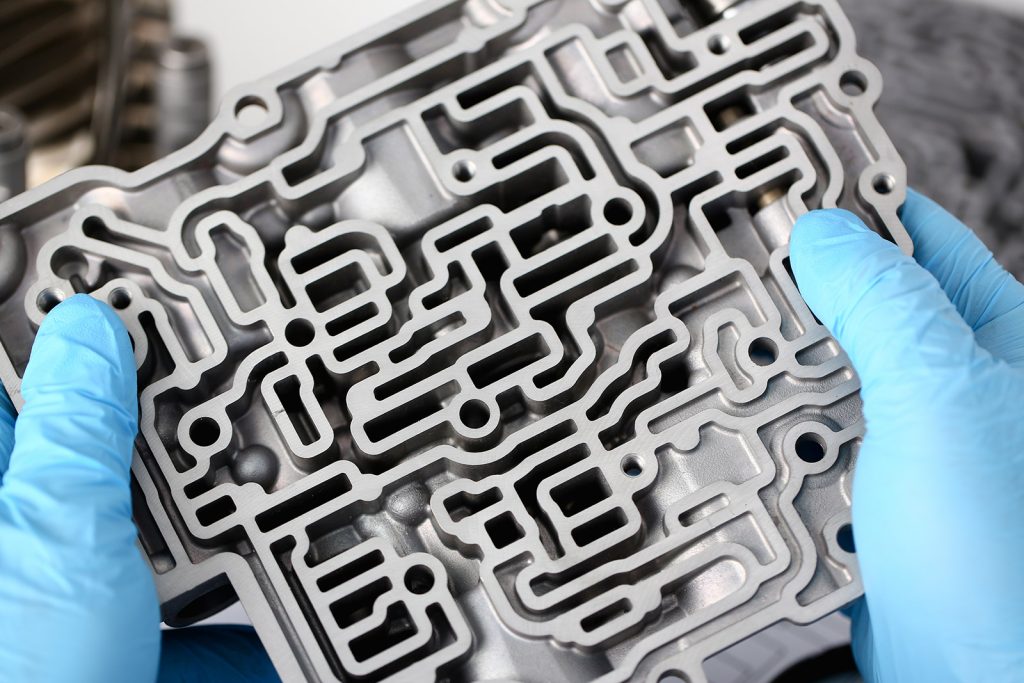

کانال‌ها و مسیرهای روغن (Passages and Channels)

داخل بدنه سوپاپ، مسیرهای پیچیده‌ای وجود داره که روغن از اون‌ها عبور می‌کنه. این کانال‌ها مثل رگ‌های خونی در بدن خودرو عمل می‌کنن و روغن رو به قسمت‌های مختلف گیربکس مثل سلونوئیدها، باندها و مجموعه‌های کلاچ می‌فرستن. وجود این مسیرها باعث میشه روغن به موقع و به مقدار درست به هر بخش برسه تا دنده‌ها نرم و دقیق عوض بشن.

صفحات جداکننده (Separator Plates)

صفحات جداکننده ورق‌های فلزی نازکی هستن که بین بخش‌های مختلف بدنه سوپاپ قرار می‌گیرن. این صفحات مسیر عبور روغن بین لایه‌های بالا و پایین بدنه سوپاپ رو هدایت می‌کنن و در عین حال، میزان فشار و حجم روغن رو هم تنظیم می‌کنن.
سوراخ‌ها و واشرهای مخصوصی روی این صفحات وجود داره که به کنترل حرکت روغن کمک می‌کنن و از نشت فشار بین بخش‌ها جلوگیری می‌کنن. این کار باعث میشه عملکرد تعویض دنده دقیق‌تر و بی‌نقص‌تر بشه.

علائم خرابی بدنه سوپاپ گیربکس

خرابی بدنه سوپاپ گیربکس تأثیر مستقیمی روی عملکرد خودرو داره. اگه این قطعه درست کار نکنه، تعویض دنده‌ها سخت، ناهماهنگ یا حتی غیرممکن می‌شن. برخلاف قطعات بیرونی ماشین مثل اگزوز که بیشتر روی صدا تأثیر می‌ذاره، خرابی بدنه سوپاپ مستقیماً روی تجربه رانندگی و عملکرد گیربکس اثر می‌ذاره.
در ادامه با چند تا از نشونه‌های رایج خرابی این قطعه آشنا می‌شیم 👇

۱. تعویض دنده سخت یا با تأخیر

یکی از واضح‌ترین علائم خرابی بدنه سوپاپ اینه که تعویض دنده‌ها دیگه نرم انجام نمی‌شن. اگه موقع رانندگی احساس کردید دنده با تأخیر عوض میشه، احتمالاً سلونوئیدها فرسوده شدن، مسیرهای روغن گرفته شدن یا واشرهای داخلی نشتی دارن. این مشکلات باعث می‌شن فشار روغن درست تنظیم نشه و در نتیجه دنده‌ها دیر عوض بشن.

۲. لغزش دنده (Slipping Gears)

وقتی بدنه سوپاپ نتونه فشار کافی برای نگه داشتن دنده تأمین کنه، ممکنه ماشین وسط حرکت ناگهانی از دنده خارج بشه یا حتی به حالت خلاص بره. این وضعیت معمولاً به خاطر خرابی سلونوئیدها یا ساییدگی صفحات جداکننده (Separator Plates) اتفاق می‌افته. لغزش دنده یکی از جدی‌ترین علائم خرابی بدنه سوپاپه و باید سریع بررسی بشه.

۳. گیر کردن گیربکس روی یک دنده

گاهی وقتا وقتی بدنه سوپاپ ایراد پیدا می‌کنه، گیربکس روی یه دنده قفل می‌کنه و دیگه بالا یا پایین نمی‌ره. این حالت که بهش لیمپ مود (Limp Mode) می‌گن، معمولاً وقتی پیش میاد که واحد کنترل گیربکس (TCM) یا یکی از سلونوئیدها درست کار نکنن. در این حالت، ماشین صرف‌نظر از اینکه چقدر گاز می‌دید، فقط با یه دنده خاص حرکت می‌کنه.

۴. تعویض دنده ناهماهنگ

یکی دیگه از نشونه‌های خرابی بدنه سوپاپ اینه که دنده‌ها بی‌موقع یا ناگهانی عوض می‌شن. ممکنه موقع رانندگی حس کنید ماشین با تاخیر عوض می‌شه یا ضربه می‌خوره. این معمولاً به خاطر خرابی در سیستم الکترونیکی یا نوسان فشار روغن اتفاق می‌افته. چون بدنه سوپاپ مسئول تنظیم دقیق این فشارهاست، هر خطایی در عملکردش باعث میشه تعویض دنده‌ها ناهماهنگ بشن.

۵. روشن شدن چراغ هشدار روی داشبورد

خودروهای مدرن سنسورهایی دارن که فشار روغن و عملکرد گیربکس رو بررسی می‌کنن. اگه بدنه سوپاپ درست کار نکنه، معمولاً چراغ چک موتور یا هشدار گیربکس روی صفحه روشن میشه. مثلاً وقتی واحد کنترل گیربکس فشار غیرعادی یا تعویض دنده نامنظم رو تشخیص بده، این چراغ‌ها رو فعال می‌کنه. همچنین داغ شدن گیربکس یا خرابی سلونوئیدها هم می‌تونن باعث روشن شدن این چراغ‌ها بشن.

سوالات متداول درباره بدنه سوپاپ گیربکس اتوماتیک

۱. بدنه سوپاپ گیربکس چیه و چه کاری انجام می‌ده؟

بدنه سوپاپ در واقع مغز گیربکسه. مسیر حرکت روغن رو کنترل می‌کنه تا دنده‌ها دقیق و نرم جا بخورن. بدون اون، تعویض دنده‌ها یا انجام نمیشه یا با ضربه همراهه.

۲. چه علائمی نشون میده بدنه سوپاپ خراب شده؟

اگه حس کردی دنده‌ها با تاخیر یا ضربه عوض می‌شن، گیربکس رو یه دنده خاص گیر می‌کنه یا چراغ چک روشن شده، احتمال خرابی بدنه سوپاپ وجود داره.

۳. آیا میشه با بدنه سوپاپ خراب رانندگی کرد؟

توصیه نمی‌شه. رانندگی با بدنه سوپاپ معیوب می‌تونه باعث آسیب جدی به گیربکس و هزینه‌های سنگین تعمیر بشه.

۴. هزینه تعمیر یا تعویض بدنه سوپاپ چقدره؟

هزینه بستگی به نوع خودرو و میزان خرابی داره. بعضی وقتا با تعمیر سلونوئیدها یا شست‌وشوی مسیر روغن مشکل حل میشه، ولی اگه آسیب زیاد باشه باید کل بدنه سوپاپ تعویض بشه.
